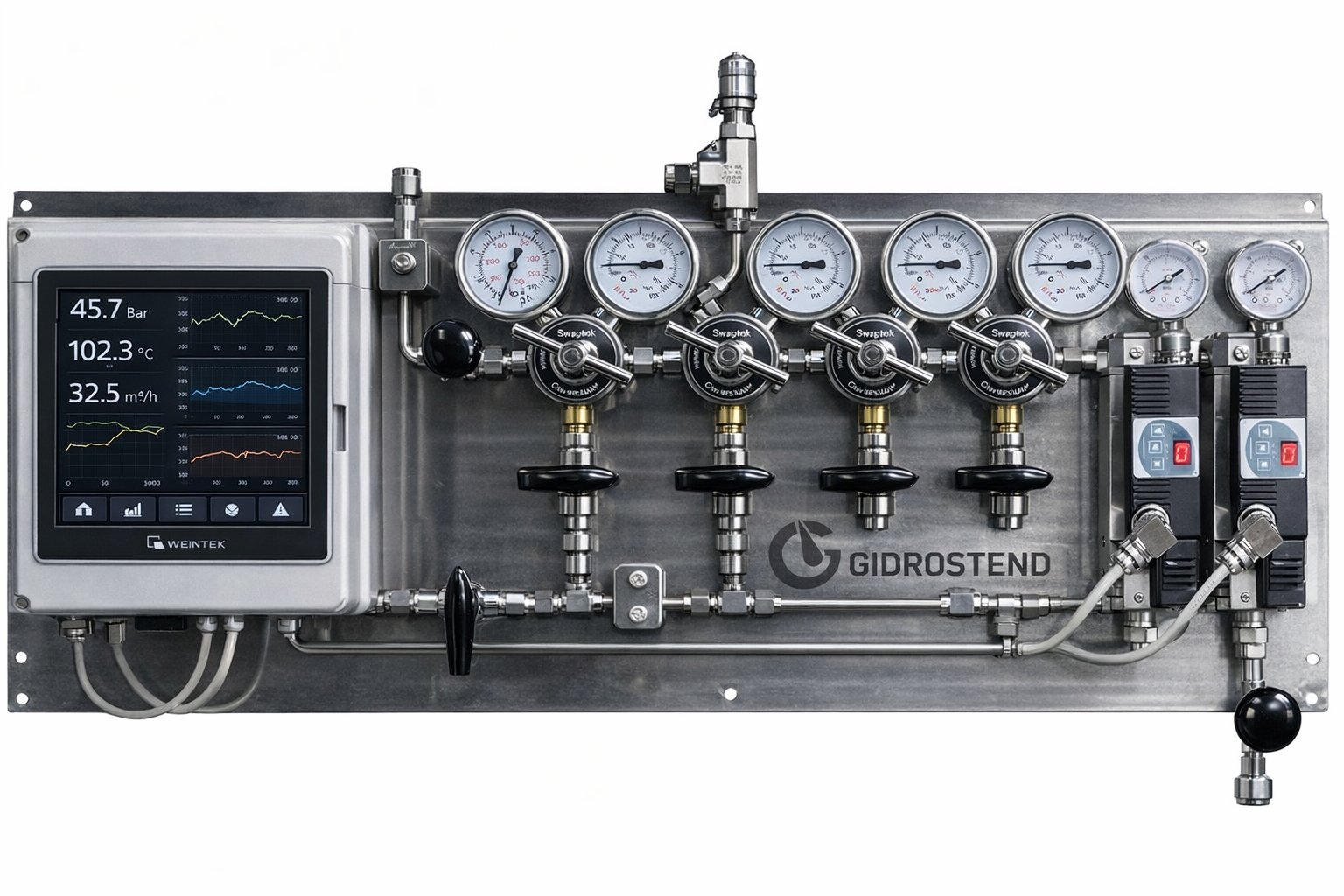

Установки (рампы) для смешивания и дозирования газов

Установки для смешивания и дозирования газов

Установки (рампы) для динамического смешивания и дозирования газов предназначены для точного приготовления газовых смесей с заданным составом, давлением и расходом. Такие системы применяются в промышленности, лабораториях, медицине, пищевом производстве и других сферах, где требуется стабильное качество газовой среды.

Оборудование объединяет несколько источников газа и обеспечивает их контролируемую подачу, дозирование и смешивание в автоматическом или полуавтоматическом режиме. За счет высокой точности регулирования установки позволяют получать однородные смеси для технологических процессов с повышенными требованиями к составу компонентов.

Установки проектируются с учетом характеристик рабочих сред, требуемых пропорций, диапазона расхода, уровня автоматизации и особенностей эксплуатации на объекте заказчика.

Назначение и принцип работы

Газовые смесительные установки обеспечивают динамическое смешивание нескольких компонентов и подачу готовой смеси потребителю с точно заданными параметрами. В процессе работы система регулирует подачу каждого газа, поддерживая необходимое соотношение компонентов, выходное давление и требуемый расход.

Такой подход позволяет получать стабильную по составу газовую смесь с высокой повторяемостью характеристик, что особенно важно для ответственных и непрерывных производственных процессов.

Конструкция и состав оборудования

В состав установки для смешивания и дозирования газов могут входить:

• входные коллекторы и линии подачи газов;
• редукторы и стабилизаторы давления;
• расходомеры и регуляторы расхода;
• смесительный блок или камера смешивания;
• запорная и предохранительная арматура;
• датчики давления, расхода и концентрации;
• система автоматического управления на базе ПЛК;
• панель оператора и средства визуализации параметров.

Области применения газовых смесей

Установки для приготовления многокомпонентных газовых смесей используются для получения качественных составов, предназначенных для различных отраслей и технологических процессов:

• Поверочные смеси — применяются для настройки, проверки и калибровки газоаналитического и измерительного оборудования; в составе могут использоваться H₂, O₂, N₂, воздух, CH₄, CO, CO₂, NO, NO₂, Ar.
• Газовые огнетушащие составы — используются в системах пожаротушения и специальных защитных установках.
• Пищевые смеси — применяются в упаковке и хранении продукции в модифицированной газовой среде; наиболее востребованы O₂, N₂, CO₂.
• Медицинские смеси — используются в лечебных, диагностических и специализированных медицинских системах; возможны смеси на основе He, N₂, O₂.
• Сварочные смеси — обеспечивают стабильность сварочного процесса и качество шва; часто применяются Ar и CO₂.
• Лазерные смеси — используются в лазерных технологических установках; востребованы составы на основе N₂, CO₂, He.

Функциональные возможности

• точное дозирование каждого газового компонента;
• полная автоматизация управления газосмешением и подачей газовой смеси;
• поддержание стабильного состава и параметров многокомпанентной смеси;
• регулирование входного и выходного давления;
• поддержание заданного расхода, давления и концентрации;
• автоматическое управление режимами смешивания;
• непрерывная подача готовой смеси потребителю;
• сигнализация аварийных и нештатных режимов;
• интеграция в существующие системы управления предприятием.

Контроль параметров и качества смеси

Для обеспечения точности и стабильности характеристик установки оснащаются средствами контроля и измерения. В зависимости от задачи могут использоваться:

• входные и выходные манометры;
• датчики давления и расхода;
• газоанализаторы;
• датчики концентрации компонентов;
• системы регистрации и архивации параметров;
• программное управление рецептами смесей.

Применяемые газы

Установки смешивания и дозирования могут работать с различными техническими и специальными газами:

Преимущества установок для смешивания газов

• высокая точность состава готовой смеси;
• стабильность технологического процесса;
• снижение расхода газов и эксплуатационных затрат;
• автоматизация и минимизация влияния человеческого фактора;
• повышенная безопасность эксплуатации;
• возможность адаптации под конкретные требования заказчика.

Индивидуальное проектирование

Каждая установка разрабатывается с учетом специфики производства, требуемых пропорций компонентов, параметров давления и расхода, требований к чистоте газов и уровня автоматизации. Возможна реализация как компактных лабораторных решений, так и промышленных систем для непрерывной круглосуточной работы.

Заказать установку для смешивания и дозирования газов
